Что такое сильфон с бронёй и где применяется

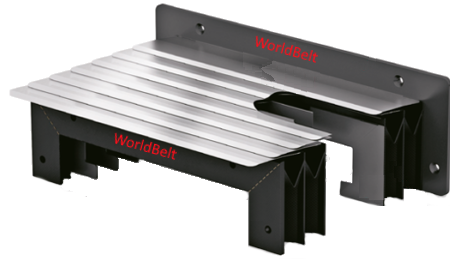

Сильфон с бронёй — это гофрозащита, внутри которой встраиваются бронепластины (из нержавеющей стали или алюминия), усиливающие конструкцию.
Такая защита особенно актуальна для направляющих, суппортов, валов и шпинделей в условиях, где возможны попадания раскалённой стружки, искр, ударов или интенсивное абразивное воздействие.
В лазерной резке, металлообработке и тяжёлых производственных процессах броня существенно повышает срок службы механизмов.
Конструкция, материалы и особенности
Материалы брони и усиления
- Нержавеющая сталь
- Алюминий
- Усилительные вставки (мосты из ПВХ или других материалов)
Гофрозащита и броня
- Гофрированная защита обеспечивает гибкость и подвижность
- Внутренние бронированные пластины защищают от прямых ударов, раскалённой стружки и искр
- Фланцы (металлические или ПВХ) обеспечивают жёсткое крепление к корпусу станка
- Усилительные мосты внутри помогают сохранять форму и распределять нагрузку
Расчёт параметров и формула
Важны такие величины:
- A — длина одной складки в растянутом состоянии = x · 2 – 16
- B — толщина материала гофрозащиты
- C — толщина усилительной вставки
- F — толщина усилительной вставки (возможно тот же параметр)
- P — количество складок
- Формула для сжатого состояния: Pоб = (B · 8 + C) · P + (F · 2)
Эти параметры определяют, как будет вести себя защита при сжатии/растяжении и какой запас прочности она имеет.
Преимущества сильфона с бронёй
- Существенное усиление защиты по сравнению со стандартной гофрой
- Длительное сохранение чистоты узлов — меньше очисток и простоев
- Безопасность персонала — минимизация риска получения травм
- Возможность исполнения с внутренним усилением и направляющими мостами
- Надёжное крепление через фланцы (металлические или другие)
- Поддержка и консультации по креплению и конструкции
- Гарантия от производителя
